8.1 Tableau de valeur par Hypervision
Accéder à Tous les menus > Piloter > Suivi des Hypervisions :

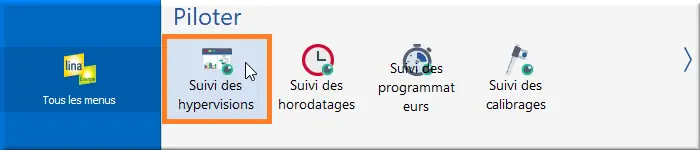

Figure 212 : Accès Suivi des Hypervisions
Clic Paramètres > Tableaux de Valeurs :
Figure 213 : Onglet tableaux de valeurs
Double clic sur PARAM_DEF_SEUIL_ANA[0] et accéder à l’onglet Versions :

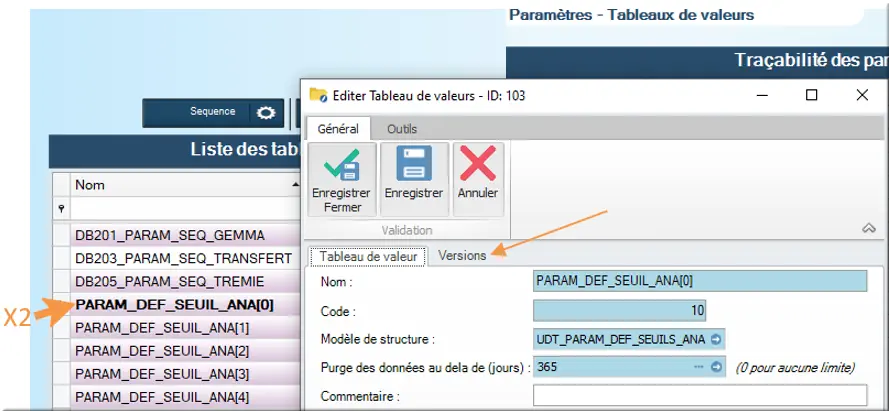

Figure 214 : Accès versions tabval Hypervision
Dans Editer Tableau de valeurs :

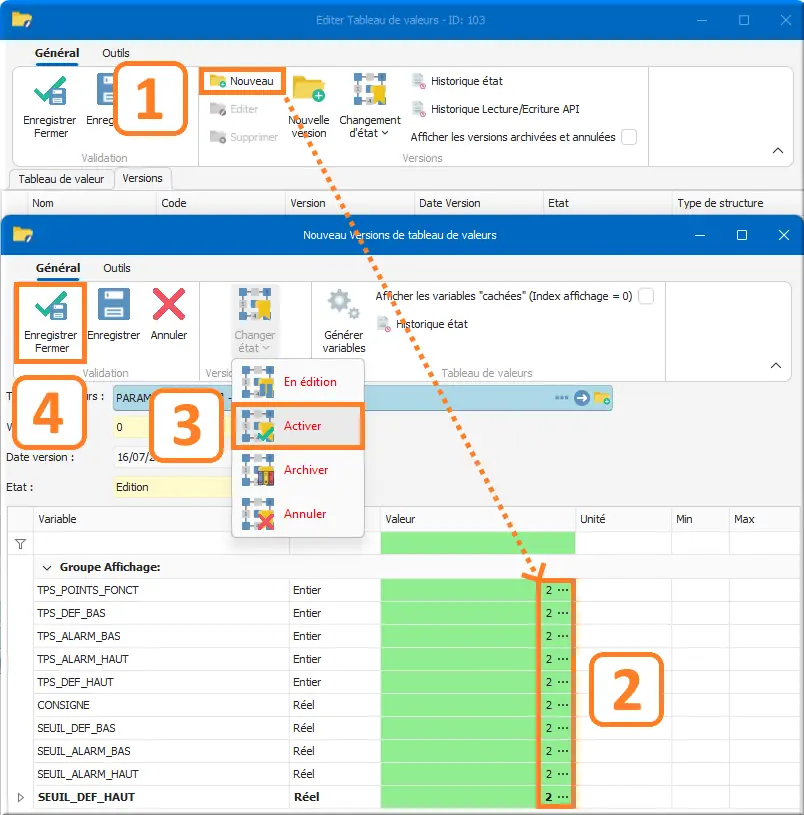

Figure 215 : Activer un tabval en Hypervision
- Clic Nouveau ;
- Saisir les valeurs puis Enregistrer ;
- Changer état > passer l’état du tableau à Activer
- Enregistrer fermer les deux fenêtres :
Résultat dans le conteneur à droite :

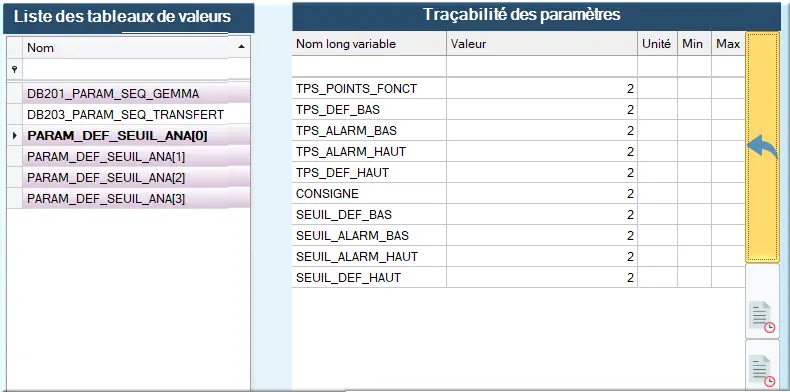

Figure 216 : Traçabilité des tableaux de valeurs
Dans Traçabilité des paramètres :
Figure 217 : icône accès historique des tableaux
- L’icône centrale permet l’accès à l’historique des tableaux écrits et lus avec l’automate ;
- Celui du bas permet l’accès à l’historique des tableaux modifier manuellement dans LINA.
